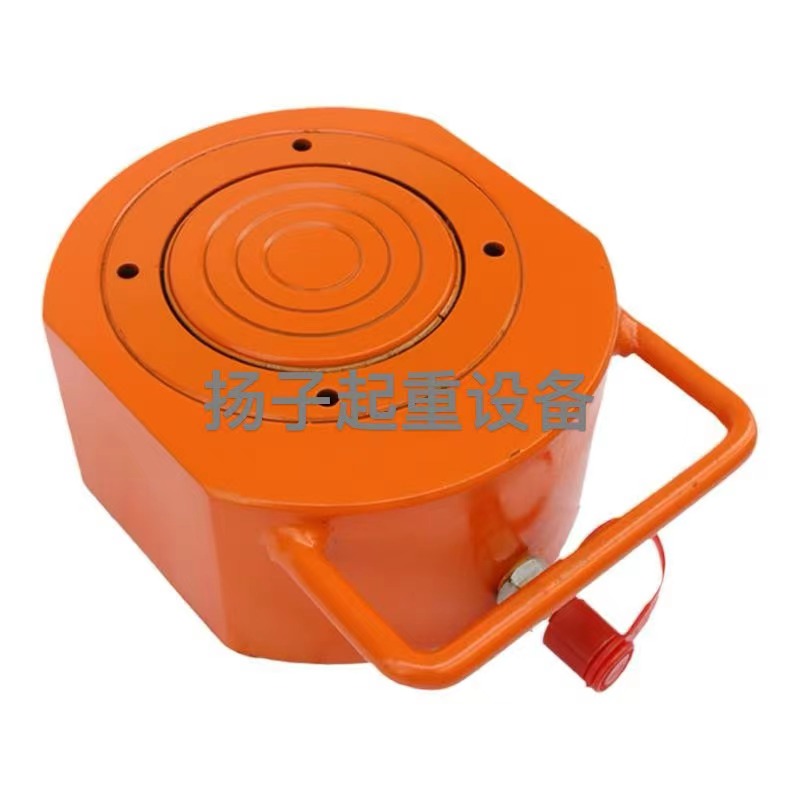

| RSM超薄型千斤顶 （分体式液压千斤顶） |
 |
一、用途
RSM系列千斤顶是分体式液压千斤顶，体积更小，并可产生更大的工作能力，特别在空间位置狭窄的地方使用，且具有轻便灵活、顶力大等功能，本产品广泛适用于电力、化工、钢铁、桥梁、机械等企业，并发挥其无穷动力。
1、如泵体的油量不足时，需先向泵中加入工作油（32#抗磨液压油）才能工作。
2、估计起重量，切忌超载使用。
3、确定起重物的重心，选择千斤顶着力点，同时必须考虑到地面软硬程度是否垫以坚韧的木材，以免 起重时产生倾倒之危险。
4、千斤顶将重物顶升后，应及时用坚韧的木材将重物支撑牢，禁止将千斤顶作为支撑物使用，禁止数 台千斤顶同时并用，以免负荷不均衡，产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。将 放油螺钉旋松，油缸卸荷。 |
|
二、超薄型千斤顶（分体式液压千斤顶）基本参数：表中参数可能因为改良而变更，恕不另行通知。
|
型 号 |
同步顶
型号 |
吨位T |
行程
B-Amm |
本体高度Amm |
伸展高
度Bmm |
缸面积cm2 |
油容量
cm3 |
外径mm |
重量KG |
|
RSM-50 |
TRSM-50 |
5 |
6 |
33 |
39 |
6.4 |
4 |
64×52 |
1 |
|
RSM-100 |
TRSM-100 |
10 |
11 |
43 |
54 |
14.5 |
16 |
83×66 |
1.4 |
|
RSM-200 |
TRSM-200 |
20 |
11 |
52 |
63 |
28.6 |
31 |
100×84 |
3.1 |
|
RSM-300 |
TRSM-300 |
30 |
13 |
59 |
72 |
42 |
55 |
128×105 |
4.5 |
|
RSM-500 |
TRSM-500 |
50 |
16 |
67 |
83 |
62.1 |
99 |
145×128 |
6.8 |
|
RSM-750 |
TRSM-750 |
75 |
16 |
80 |
96 |
102.7 |
164 |
188×158 |
11.4 |
|
RSM-1000 |
TRSM-1000 |
100 |
16 |
86 |
102 |
126.8 |
203 |
208×182 |
14.5 |
|
RSM-1500 |
TRSM-1500 |
150 |
16 |
100 |
116 |
198.1 |
277 |
250×220 |
26.3 |
超超薄型千斤顶 的基本参数：
|
型号 |
同步顶
型号 |
吨位T |
行程mm |
本体高度Amm |
伸展高度Bmm |
油缸内径mm |
外径Dmm |
工作压力Mpa |
| CRSM-50 |
TCRSM-50 |
5 |
6 |
26 |
32 |
35 |
50 |
63 |
| CRSM-100 |
TCRSM-100 |
10 |
11 |
35 |
46 |
45 |
70 |
63 |
| CRSM-200 |
TCRSM-200 |
20 |
11 |
42 |
53 |
60 |
92 |
63 |
| CRSM-300 |
TCRSM-300 |
30 |
13 |
49 |
62 |
75 |
102 |
63 |
| CRSM-500 |
TCRSM-500 |
50 |
16 |
57 |
73 |
100 |
127 |
63 |
| CRSM-750 |
TCRSM-750 |
75 |
16 |
66 |
82 |
115 |
146 |
63 |
| CRSM-1000 |
TCRSM-1000 |
100 |
16 |
70 |
86 |
130 |
165 |
63 |
| CRSM-1500 |
TCRSM-1500 |
150 |
16 |
84 |
100 |
160 |
205 |
63 | 薄型千斤顶
|
型 号 |
同步顶
型号 |
吨位T |
行程
B-Amm |
本体高度Amm |
伸展高Bmm |
缸面积cm2 |
油容量
cm3 |
外径mm |
重量KG |
|
RCS-101 |
TRCS-101 |
10 |
38 |
88 |
126 |
14.4 |
55 |
70 |
4.1 |
|
RCS-201 |
TRCS-201 |
20 |
44 |
99 |
143 |
28.6 |
126 |
88 |
5 |
|
RCS-302 |
TRCS-302 |
30 |
62 |
118 |
179 |
41.9 |
260 |
102 |
6.8 |
|
RCS-502 |
TRCS-502 |
50 |
60 |
122 |
182 |
62.1 |
373 |
138 |
10.9 |
|
RCS-1002 |
TRCS-1002 |
100 |
57 |
141 |
198 |
126.9 |
723 |
188 |
22.7 | |
如要求薄型顶行程更小，请选用RSM超薄型千斤顶
如要求大吨位的顶，请选用DYG大吨位电动液压千斤顶
如要求大吨位大行程的顶，请选用STQ超高压电动液压千斤顶
可按客户要求定制特殊规格的千斤顶
可选配液压泵站为： CSB手动泵;ZB系列电动泵站
1、如需几只薄型千斤顶同时起重时请选用 TRSM型同步千斤顶
2、如需长时间支撑重物请选用 CLL自锁式千斤顶 |
 |
三、使用方法
超薄型千斤顶是分体式液压千斤顶，因此使用是要注意液压元的使用。
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位
超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工
作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面
软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物
使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台
千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷
的情况，防止被举重物产生倾斜而发生危险。
|

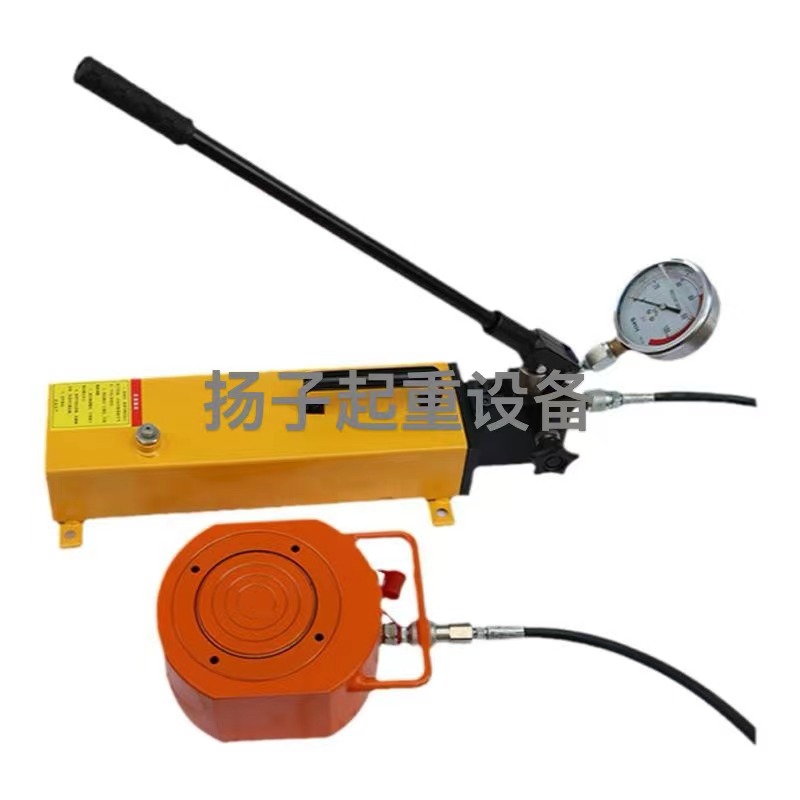

8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动
油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
四、超薄型千斤顶（分体式液压千斤顶）注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续 使用。
2、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载 往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶 的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用 者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。 |
 |
