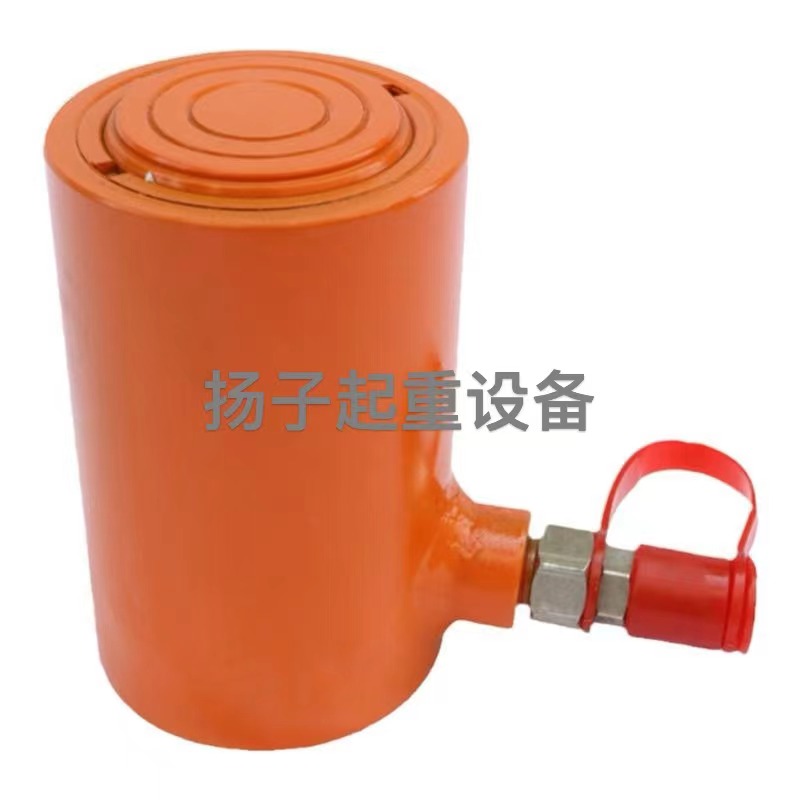

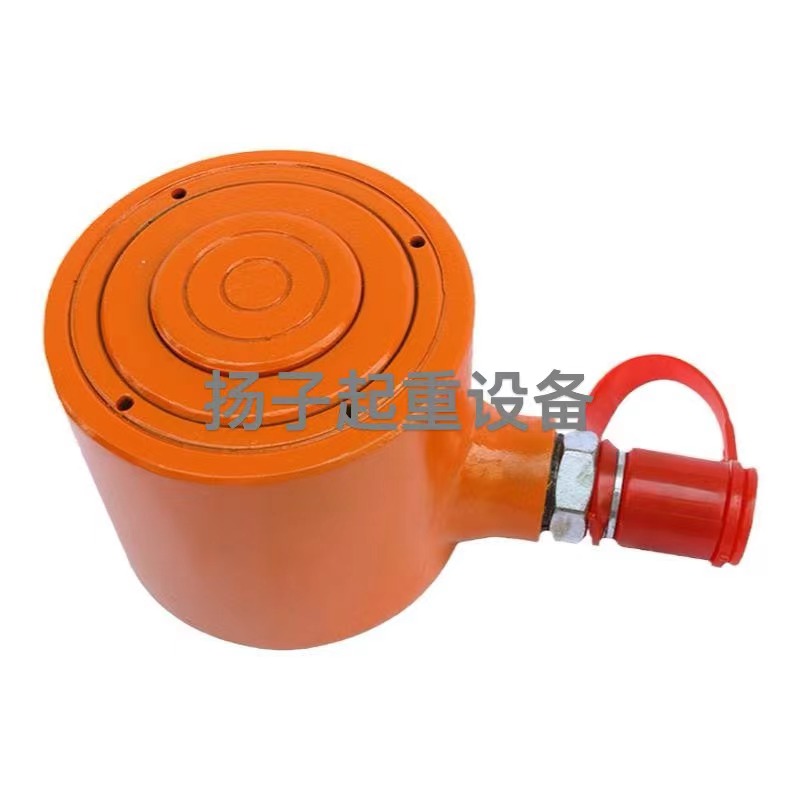

一、单动式千斤顶(单动液压千斤顶)用途 本公司生产的RC系列单动式千斤顶(单作用千斤顶),设计有安全保压装置,内置卸压阀防止过载,以保护千斤顶以利于安全操作。该装置的连接采用的是高压胶管和螺纹接头连接,具有使用快捷,并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。 二、单动式千斤顶(单动液压千斤顶)基本参数: 如要求薄型顶行程更小,请选用RSM超薄型千斤顶 如要求大吨位的顶,请选用DYG大吨位电动液压千斤顶 如要求大吨位大行程的顶,请选用FYQ超高压电动液压千斤顶 可按客户要求定制特殊规格的千斤顶 可选配液压泵站为: CSB手动泵;ZB系列电动泵站 1、如需几只薄型千斤顶同时起重时请选用 TRSM型同步千斤顶 2、如需长时间支撑重物请选用 CLL自锁式千斤顶
型号 |
同步顶型号 |
吨位T |
行程mm
|
本体高度mm |
伸展高度mm |
液压缸有效面积cm 2 |
液压油溶量cm 3 |
外径mm |
重量Kg |
RC-50 |
TRC-50 |
5 |
16 |
41 |
57 |
6.4 |
10 |
55 |
1 |
RC-51 |
TRC-51 |
25 |
90 |
115 |
6.4 |
16 |
55 |
1 |
RC-53 |
TRC-53 |
76 |
145 |
221 |
6.4 |
49 |
55 |
1.5 |
RC-55 |
TRC-55 |
127 |
196 |
323 |
6.4 |
81 |
55 |
1.9 |
RC-57 |
TRC-57 |
178 |
253 |
431 |
6.4 |
114 |
55 |
2.4 |
RC-59 |
TRC-59 |
232 |
304 |
536 |
6.4 |
148 |
55 |
2.8 |
RC-101 |
TRC-101 |
10 |
25 |
80 |
105 |
14.4 |
36 |
60 |
1.8 |
RC-102 |
TRC-102 |
54 |
111 |
165 |
14.4 |
78 |
60 |
2.3 |
RC-104 |
TRC-104 |
105 |
161 |
266 |
14.4 |
151 |
60 |
3.3 |
RC-106 |
TRC-106 |
156 |
238 |
394 |
14.4 |
225 |
60 |
4.4 |
RC-108 |
TRC-108 |
203 |
288 |
491 |
14.4 |
292 |
60 |
5.4 |
RC-1010 |
TRC-1010 |
257 |
339 |
596 |
14.4 |
370 |
60 |
6.4 |
RC-1012 |
TRC-1012 |
305 |
390 |
695 |
14.4 |
439 |
60 |
6.8 |
RC-1014 |
TRC-1014 |
356 |
441 |
797 |
14.4 |
513 |
60 |
8.2 |
RC-151 |
TRC-151 |
15 |
25 |
104 |
129 |
20.3 |
51 |
70 |
3.3 |
RC-152 |
TRC-152 |
51 |
129 |
180 |
20.3 |
104 |
70 |
4.1 |
RC-154 |
TRC-154 |
102 |
180 |
282 |
20.3 |
207 |
70 |
5 |
RC-156 |
TRC-156 |
152 |
252 |
404 |
20.3 |
309 |
70 |
6.8 |
RC-158 |
TRC-158 |
203 |
302 |
505 |
20.3 |
412 |
70 |
8.2 |
RC-1510 |
TRC-1510 |
254 |
353 |
607 |
20.3 |
516 |
70 |
9.5 |
RC-1512 |
TRC-1512 |
305 |
404 |
709 |
20.3 |
619 |
70 |
10.9 |
RC-1514 |
TRC-1514 |
356 |
455 |
811 |
20.3 |
723 |
70 |
11.8 |
RC-251 |
TRC-251 |
25 |
25 |
120 |
145 |
33.2 |
83 |
90 |
5.9 |
RC-252 |
TRC-252 |
51 |
145 |
196 |
33.2 |
169 |
90 |
6.4 |
RC-254 |
TRC-254 |
102 |
196 |
298 |
33.2 |
339 |
90 |
8.2 |
RC-256 |
TRC-256 |
159 |
253 |
412 |
33.2 |
528 |
90 |
10 |
RC-258 |
TRC-258 |
210 |
304 |
514 |
33.2 |
697 |
90 |
12.3 |
RC-2510 |
TRC-2510 |
260 |
355 |
615 |
33.2 |
863 |
90 |
14.1 |
RC-2512 |
TRC-2512 |
311 |
405 |
716 |
33.2 |
1033 |
90 |
16.3 |
RC-2514 |
TRC-2514 |
362 |
456 |
818 |
33.2 |
1202 |
90 |
17.1 |
RC-308 |
TRC-308 |
30 |
210 |
337 |
547 |
41.9 |
880 |
102 |
18.1 |
RC-502 |
TRC-502 |
50 |
51 |
136 |
187 |
71.3 |
364 |
127 |
15 |
RC-504 |
TRC-504 |
102 |
187 |
289 |
71.3 |
727 |
127 |
19.1 |
RC-506 |
TRC-506 |
159 |
243 |
402 |
71.3 |
1134 |
127 |
23.2 |
RC-5013 |
TRC-5013 |
337 |
421 |
758 |
71.3 |
2403 |
127 |
37.7 |
RC-756 |
TRC-756 |
75 |
156 |
246 |
402 |
102.6 |
1601 |
160 |
29.5 |
RC-7513 |
TRC-7513 |
334 |
452 |
786 |
102.6 |
3427 |
160 |
59 |
RC-1006 |
TRC-1006 |
100 |
168 |
267 |
435 |
133.2 |
2238 |
180 |
59 |
RC-10010 |
TRC-10010 |
260 |
359 |
619 |
133.2 |
3463 |
180 |
72.6 |
| 三、单动式千斤顶(单动液压千斤顶)使用方法 1、如泵体的油量不足时,需先向泵中加入工作油(32#抗磨液压油)才能工作。 2、估计起重量,切忌超载使用。 3、确定起重物的重心,选择千斤顶着力点,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。 4、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。 5、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。 6、电动泵请参照电动使用说明书。 |
四、单动式千斤顶(单动液压千斤顶)使用方法 1、 使用前必须检查各部是否正常。 2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。 3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的32#液压油才能工作。 4、电动泵请参照电动泵使用说明书。 5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。 6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶 7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。 8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。 9、本千斤顶系弹簧复位结构,起重完后,即可快速取出,但不可用连接的软管来拉动千斤顶。 10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。 11、使用过程中应避免千斤顶剧烈振动。 12、不适宜在有酸碱,腐蚀性气体的工作场所使用。 13、用户要根据使用情况定期检查和保养 五、单动式千斤顶(单动液压千斤顶)注意事项 1、使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。 2 、使用时,不得加偏载或超载,以免千斤顶破坏发生危险。 在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。 3、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。 4、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。 5 、高压油管出厂时经过105Mpa(1050Kgf/cm2)试验。但由于胶管容易老化,故用户需经常检查,一般为六个月,频繁用者为三个月。检查时用87.5Mpa(875Kgf/cm2)试压,如有爆破、凸起,渗漏等现象则不能使用。 6、操作时应严格遵守技术规范,用户要根据使用情况定期检查和保养。 | |
|
